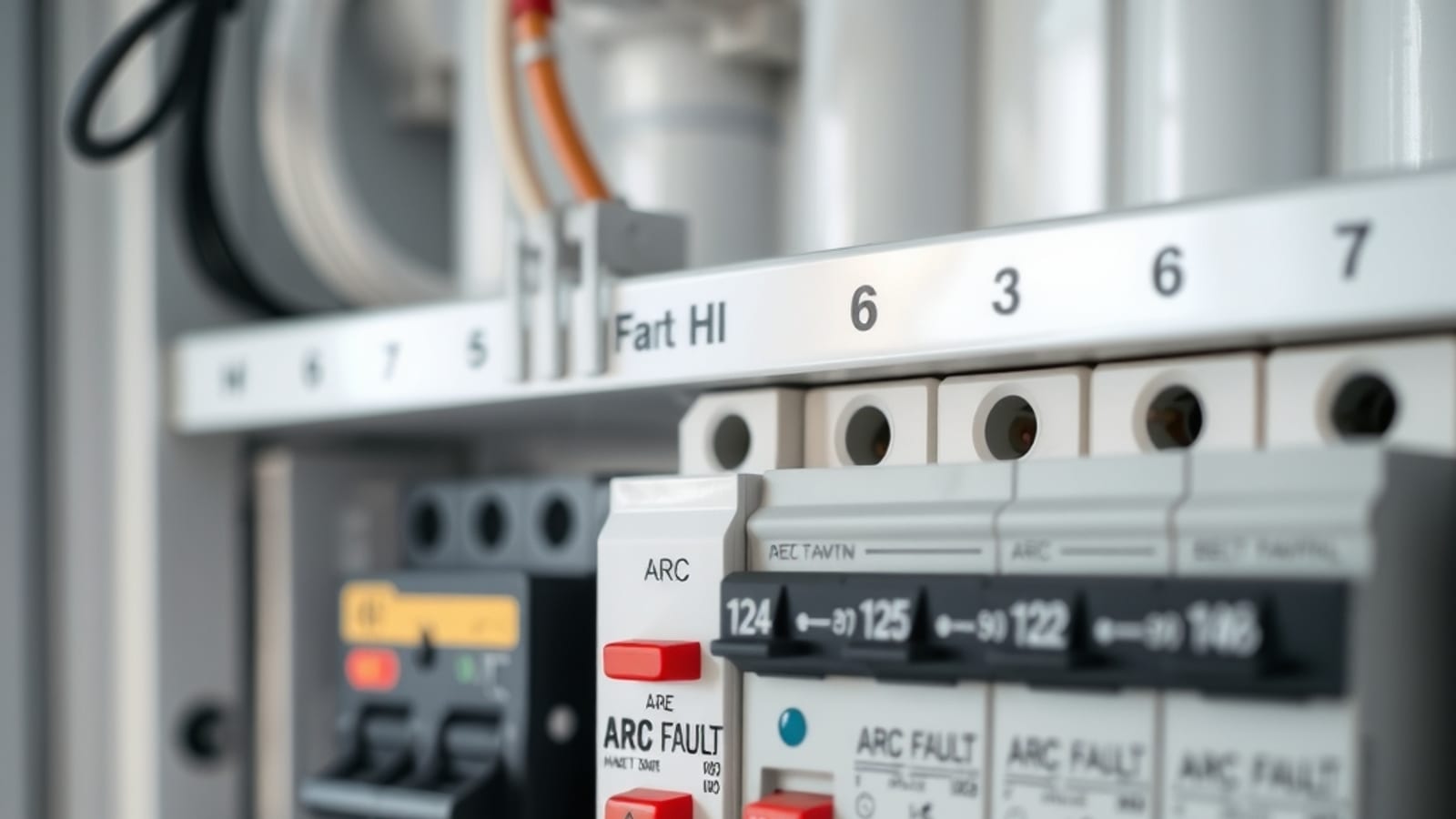

AFDD ljusbågsvakt: vad det är och när det behövs
En ljusbågsvakt känner av den typ av glapp och gnistbildning som en dvärgbrytare och en jordfelsbrytare missar. Här förklarar vi hur skyddet fungerar, varför det är särskilt värt det i sovrum och trähus, och när du bör montera det.
4,8 / 5 på Reco, 438 omdömenRekommenderade 9 år i rad, av behöriga elektriker i Stockholm
⚡ Snabbt svar
En AFDD ljusbågsvakt (arc fault detection device) är ett skydd i elcentralen som känner av farliga ljusbågar i den fasta installationen och bryter strömmen innan de hinner antända kringliggande material. Den upptäcker både seriella ljusbågar (glappkontakt i en skarv eller ett uttag) och parallella ljusbågar (gnistöverslag mellan fas och nolla i en skadad kabel), något varken dvärgbrytaren eller jordfelsbrytaren gör. AFDD är därför ett komplement till dvärgbrytaren (skydd mot överlast och kortslutning) och jordfelsbrytaren (personskydd), inte en ersättning för dem. Skyddet är starkt rekommenderat på sovrumsgrupper, i äldre trähus och i miljöer med förhöjd brandrisk, även när det inte är direkt tvingande för en villa. Montering ska alltid göras av en behörig elektriker i ett registrerat elinstallationsföretag.
Vad är en AFDD ljusbågsvakt?
AFDD står för arc fault detection device, på svenska ljusbågsvakt. Det är en apparat som sitter i elcentralen och kontinuerligt lyssnar på strömmens och spänningens vågform i en gruppledning.
En normal elinstallation har en jämn, förutsägbar signal. När det uppstår en ljusbåge, alltså en gnistbildning i luftgapet där strömmen egentligen inte ska hoppa, förvrängs vågformen med ett karaktäristiskt högfrekvent brus. Ljusbågsvaktens elektronik känner igen just det mönstret och bryter kretsen på bråkdelar av en sekund.
Poängen är brandskydd. En ljusbåge är liten i ström men punktvis mycket het, den kan nå flera tusen grader och förkolna isolering, kopplingsdosor och trä runt omkring. Det är precis den typen av långsam, pyrande värmeutveckling som ligger bakom många brända elkablar och kopplingsdosor.
🔑 Kort sagt
Dvärgbrytaren skyddar ledningen, jordfelsbrytaren skyddar människan. Ljusbågsvakten skyddar huset mot brand genom att fånga gnistor som de andra två inte reagerar på.
Seriella och parallella ljusbågar: varför de är farliga
För att förstå varför AFDD behövs måste du känna till två sorters fel som byggnadens övriga skydd släpper igenom.
✓ Seriell ljusbåge
- Uppstår i en glappkontakt, en dåligt dragen plint, ett trött uttag eller en bruten ledare i en skarvsladd
- Strömmen är ofta LÄGRE än normalt, för glappet begränsar den
- Dvärgbrytaren ser ingen överlast och löser aldrig ut
- Gnistar och hettar upp punkten tills isolering och trä antänds
Parallell ljusbåge
- Överslag mellan fas och nolla, eller fas och jord, i en skadad eller klämd kabel
- Strömmen kan vara hög men kortvarig och intermittent
- Kan slockna innan dvärgbrytaren hinner reagera, för att sedan tända igen
- Karboniserar kabeln steg för steg och blir en kronisk brandhärd
Det gemensamma problemet är att ingen av dessa felströmmar ser ut som en klassisk överlast eller kortslutning. Därför står de klassiska skydden och tittar på, medan ljusbågsvakten är byggd just för att höra skillnaden på ett friskt och ett gnistande uttag.
⚠️ Vanliga startpunkter
Åldrade skruvplintar, kläm- och spikskadade kablar bakom lister, slitna förlängningssladdar och överbelastade grenuttag. En ljusbågsvakt fångar felet i den fasta installationen, men lösa sladdar och prylar bör du alltid byta ut i tid.
AFDD, dvärgbrytare och jordfelsbrytare: skydden jämförda
De tre skydden gör olika saker och ska samverka. En modern elcentral kan innehålla alla tre, ofta i kombinerade apparater.
| Skydd | Skyddar mot | Typisk märkning | Ersätter ljusbågsvakt? |
|---|---|---|---|
| Dvärgbrytare (MCB) | Överlast och kortslutning i ledningen | B eller C, 10-16 A | Nej, den ser inte gnistor |
| Jordfelsbrytare (RCD) | Farlig läckström till jord, personskydd | 30 mA | Nej, den skyddar människan, inte mot brand |
| Ljusbågsvakt (AFDD) | Seriella och parallella ljusbågar, brandrisk | Enligt standarden SS-EN 62606 | Är själva ljusbågsskyddet |
| Kombiapparat (AFDD + jordfelsautomat) | Ljusbåge, jordfel och överlast i en enhet | 2-modul i central | Innehåller ljusbågsvakt |
I praktiken väljer vi ofta en kombinerad ljusbågsvakt och jordfelsautomat för de grupper som ska skyddas. Då får du ljusbågsskydd, jordfelsskydd och överlastskydd i samma modul, vilket sparar plats i centralen. Vill du fräscha upp en gammal central i samband med detta läser du mer under elrenovering.
När behövs en ljusbågsvakt?
Här är det viktigt att skilja på vad som är tvingande krav och vad som är starkt rekommenderat. Exakt kravnivå styrs av elinstallationsreglerna och beror på lokaltyp och bedömd risk, och den utvecklas över tid. Låt därför en behörig elektriker göra bedömningen för just din installation.
Principen är enkel: ju högre brandrisk och ju känsligare det man vill skydda, desto starkare skäl för ljusbågsvakt. Ljusbågsskydd är särskilt motiverat där brand får svåra konsekvenser eller sprids snabbt.
- Sovrum och andra utrymmen där människor sover, alltså där en brand upptäcks sent
- Äldre trähus och timmerstommar där konstruktionen i sig är lättantändlig
- Utrymmen med brännbart material, till exempel förråd, loft och verkstäder
- Byggnader med svår utrymning eller stort personantal
- Installationer med gammal, sliten kabeldragning i väggar och tak
- Ställen med dyrbart eller oersättligt innehåll
💡 Villaägarens tumregel
För en vanlig villa är ljusbågsvakt inte alltid ett absolut krav, men det är en av de mest kostnadseffektiva brandskyddsåtgärderna du kan lägga i elcentralen. Börja med sovrumsgrupperna, det är där risken och nyttan är störst.
Så gjorde vi hemma hos en kund i Nynäshamn
Hos en kund i ett äldre trähus i Nynäshamn kompletterade vi elcentralen med ljusbågsvakter på sovrumsgrupperna. Huset hade ursprunglig stomme av trä, delvis åldrad kabeldragning och sovrummen på övervåningen, alltså en klassisk kombination av brandrisk och sen upptäckt.
Resultatet blev att just de grupper där en glappkontakt annars kunde ha pyrt ostört under natten nu bryts automatiskt vid första tecknet på ljusbåge. Kunden behöll sin befintliga central och fick ett riktat brandskydd utan att bygga om hela anläggningen.
Detta gör du inte själv
Arbete i elcentralen är fast installation och regleras av elsäkerhetslagstiftningen. Det får bara utföras av personal som arbetar under ett registrerat elinstallationsföretag med egenkontrollprogram, inte av dig som villaägare.
Skälet är inte formalia. En felmonterad ljusbågsvakt kan lösa ut i onödan, eller värre, sitta på fel grupp och ge en falsk trygghet. Apparaterna kräver dessutom rätt inkoppling av både fas och nolla för att elektroniken ska fungera, och centralen ska klara den extra värmen och platsen.
⚠️ Blanda inte ihop begreppen
Ett företag är ett registrerat elinstallationsföretag hos Elsäkerhetsverket. En person kan vara auktoriserad elinstallatör. I vardagstal säger många behörig elektriker, och det du ska efterfråga är att företaget är registrerat och jobbar med egenkontroll.
Misstänker du redan glapp, brunluktande uttag eller automater som löser ut utan tydlig orsak? Vänta inte, boka felsökning så tar vi reda på var problemet sitter innan det blir en brand.
Kostnad, ROT och nästa steg
Att komplettera en central med ljusbågsvakter är ett hantverksarbete där kostnaden beror på antal grupper, centralens skick och ledigt utrymme. Själva arbetet debiteras löpande, medan apparaterna är materialkostnad.
💰 Pris och ROT
Vårt timpris är från ca 780 kr inkl. moms (ca 546 kr efter ROT-avdrag), med minsta debitering 2 timmar. ROT ger 30 % avdrag på arbetskostnaden, med tak 50 000 kr per person och år (ROT och RUT delar ett gemensamt tak på 75 000 kr). De tillfälliga 50 % som gällde 12 maj till 31 december 2025 gäller inte 2026. Se aktuella villkor i vår prislista.
Observera att ljusbågsvakt är brandskydd och räknas som vanligt elarbete under ROT, till skillnad från laddbox, batteri och solceller som i stället dras på det separata avdraget för grön teknik. Vill du passa på att se över hela elsäkerheten läser du mer under elrenovering.
Vill du veta om just ditt hem bör ha ljusbågsvakt, och på vilka grupper? Vi kommer ut, bedömer risken och ger dig ett tydligt förslag. Boka en tid direkt på /boka-direkt eller ring oss på 08-642 68 66, så hjälper Elkontakten dig att göra elcentralen tryggare.
Vanliga frågor
Vad är en AFDD ljusbågsvakt och vad gör den?
AFDD (arc fault detection device), eller ljusbågsvakt, är ett skydd i elcentralen som känner av farliga ljusbågar, alltså gnistbildning, i den fasta installationen. Den läser av strömmens vågform och bryter kretsen när den känner igen mönstret från en seriell eller parallell ljusbåge. Syftet är att stoppa den punktvis heta gnistan innan den antänder kabel, dosa eller trä runt omkring.
Måste man ha ljusbågsvakt i en vanlig villa?
Inte alltid. För en vanlig villa är ljusbågsvakt ofta starkt rekommenderat snarare än absolut tvingande, medan kraven är hårdare i vissa lokaltyper. Exakt kravnivå styrs av elinstallationsreglerna och beror på riskbedömning, så låt en behörig elektriker avgöra. Oavsett krav är sovrumsgrupper och äldre trähus de ställen där nyttan är störst.
Ersätter en ljusbågsvakt jordfelsbrytaren eller dvärgbrytaren?
Nej. Dvärgbrytaren skyddar ledningen mot överlast och kortslutning, jordfelsbrytaren skyddar människan mot farlig läckström vid 30 mA, och ljusbågsvakten skyddar mot brand från ljusbågar. De tre gör olika saker och ska samverka. Ofta väljer man en kombinerad apparat som innehåller både ljusbågsvakt, jordfelsskydd och överlastskydd.
Var i huset behövs ljusbågsvakt mest?
På sovrumsgrupper, i äldre trähus och timmerstommar samt i utrymmen med brännbart material eller svår utrymning. Sovrum är prioriterat eftersom en brand som startar när man sover upptäcks sent. Trähus prioriteras eftersom själva konstruktionen är lättantändlig.
Kan jag installera en AFDD ljusbågsvakt själv?
Nej. Arbete i elcentralen är fast installation och får bara utföras av personal som jobbar under ett registrerat elinstallationsföretag med egenkontroll. En felplacerad eller felkopplad ljusbågsvakt kan lösa ut i onödan eller ge falsk trygghet. Kontakta en behörig elektriker för montering och egenkontroll.
Får man ROT-avdrag för att montera ljusbågsvakt?
Ja. Ljusbågsvakt är brandskydd och räknas som vanligt elarbete, så arbetskostnaden ger 30 % ROT-avdrag med tak 50 000 kr per person och år under 2026. Materialet, alltså själva apparaterna, ingår inte i avdraget. Observera att laddbox, batteri och solceller i stället dras på det separata avdraget för grön teknik.
